Q型部分回轉閥門電動裝置產品詳情Q型部分回轉閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90℃回轉的閥門。
Q型部分回轉閥門電動執行器可遠距離控制，可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
部分回轉電動裝置按防護類型可分為戶外型和隔爆型
按控制方式又可分為常規型、整體型合乎整體調節型。
|
|
|
|
|
|
Q500W戶外型部分回轉閥門電動裝置 |
Q/30整體型部分回轉閥門電動裝置 |
QC系列閥門電動裝置 |
QC系列閥門電動裝置 |

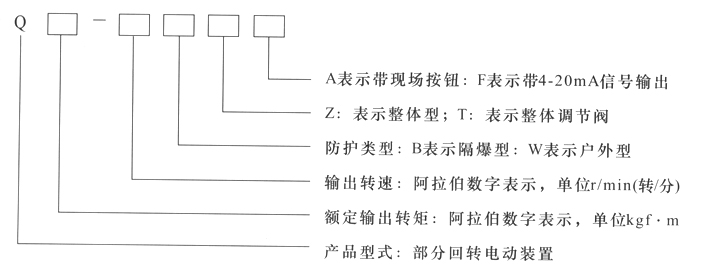

Q型部分回轉閥門電動裝置型號表示方法
型號示例：
1）Q10-1B表示部分回轉電動裝置，輸出轉矩10kgf.m(100N.m)，輸出轉速1r/min，隔爆型。
2）Q250-0.5T表示部分回轉電動裝置，輸出轉矩250kgf.m(2500N.m)，輸出轉速0.5r/min，整體調節戶外型。
Q型部分回轉閥門電動裝置工作環境和主要技術參數電源：
常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）
工作環境
工作溫度：-40~80℃
相對濕度：≤95%（25℃時）
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有d Ⅰ和d ⅡBT4兩種，d Ⅰ適用于煤礦非采掘工作面，d ⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
防護等級：IP55（特殊訂貨）
工作制：短時10分鐘（特殊訂貨30分鐘）

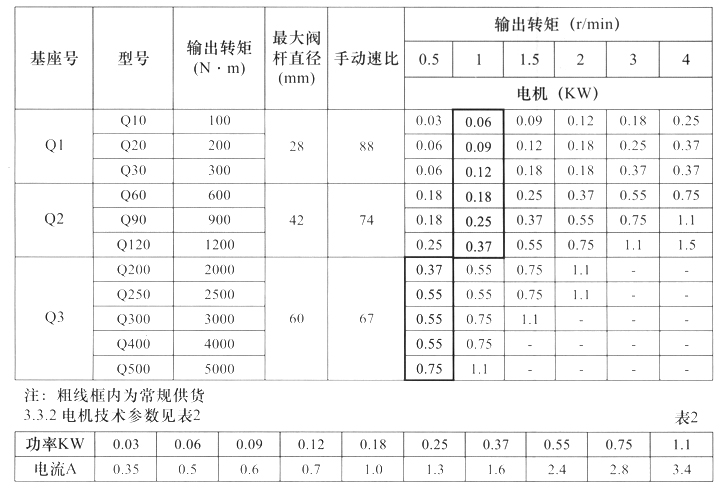

技術參數

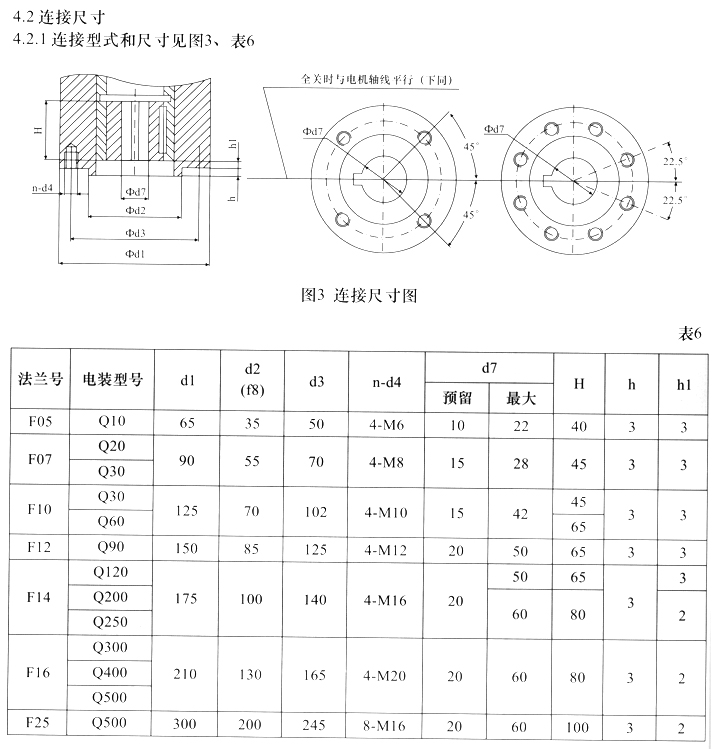

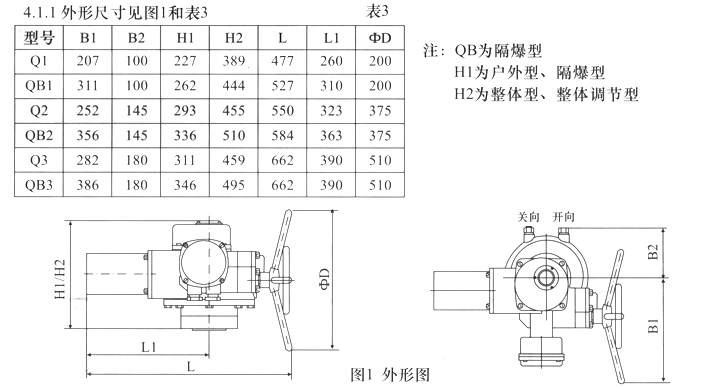

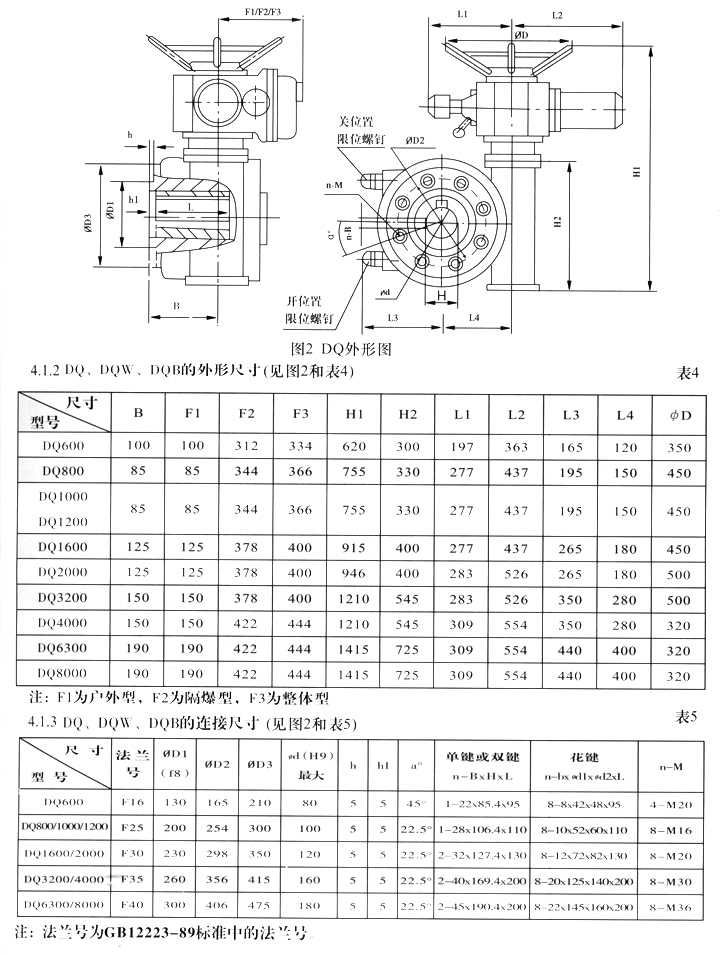

Q型部分回轉閥門電動裝置外形及連接尺寸
Q型部分回轉閥門電動裝置控制原理圖和接線圖

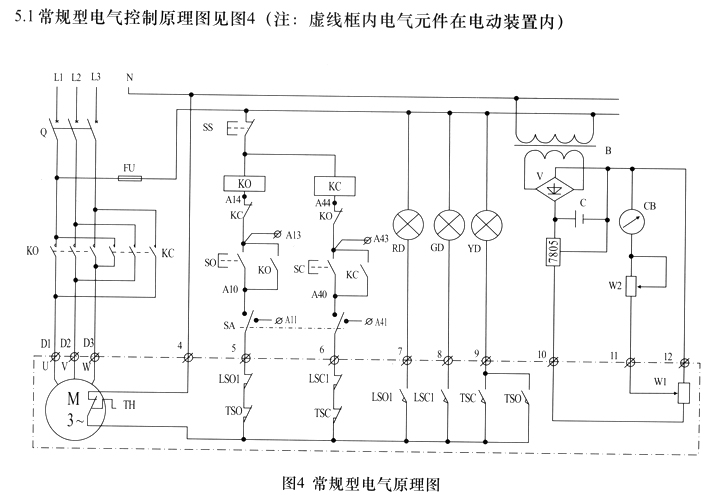

常規型電氣控制原理圖

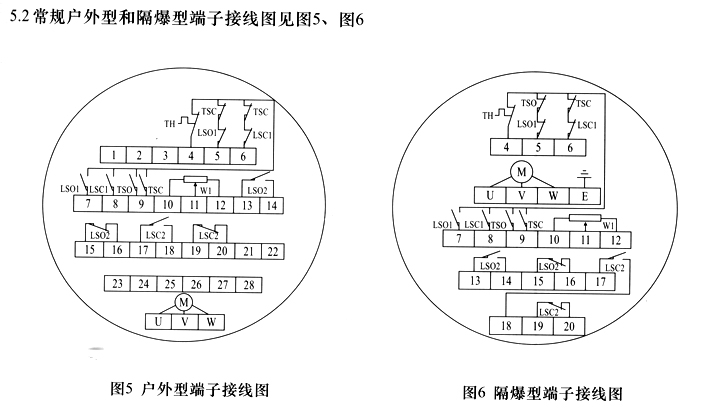

常規戶外型和隔爆型端子接線圖

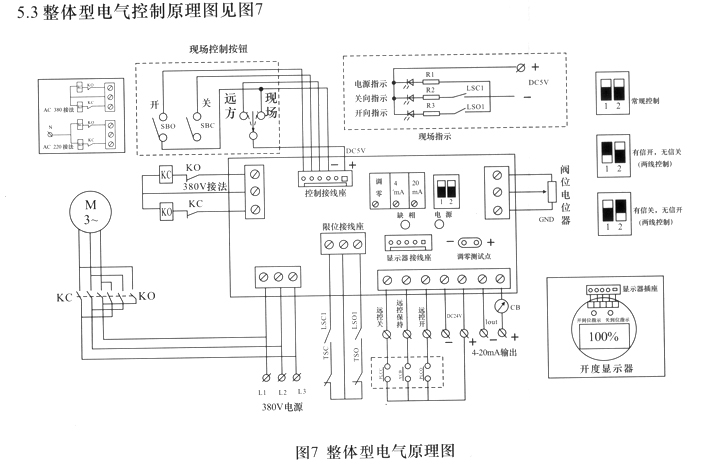

整體型電氣控制原理圖

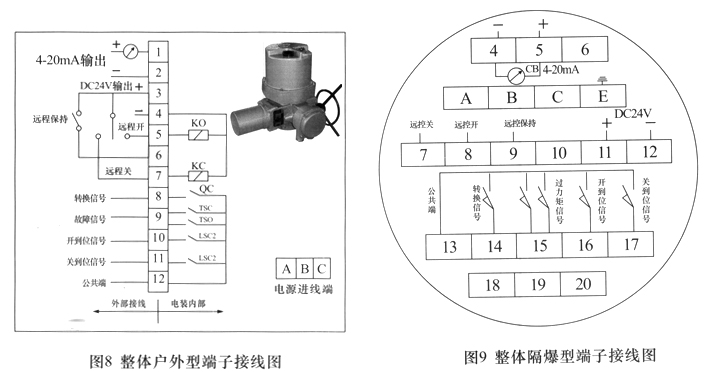

整體戶外型及整體隔爆型端子接線圖
整體調節型控制原理圖

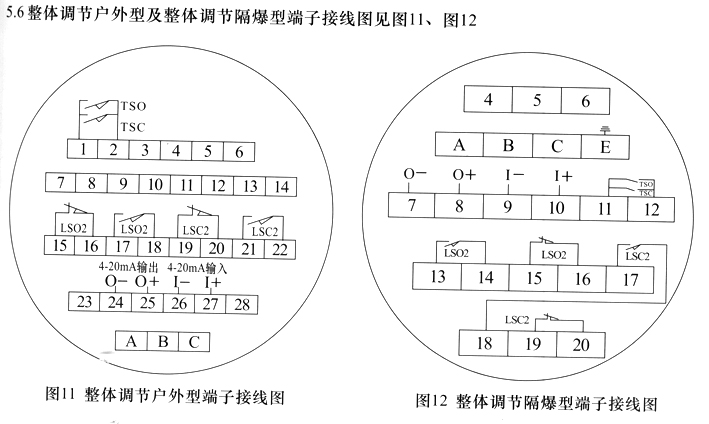

整體調節戶外型及整體調節隔爆型端子接線圖

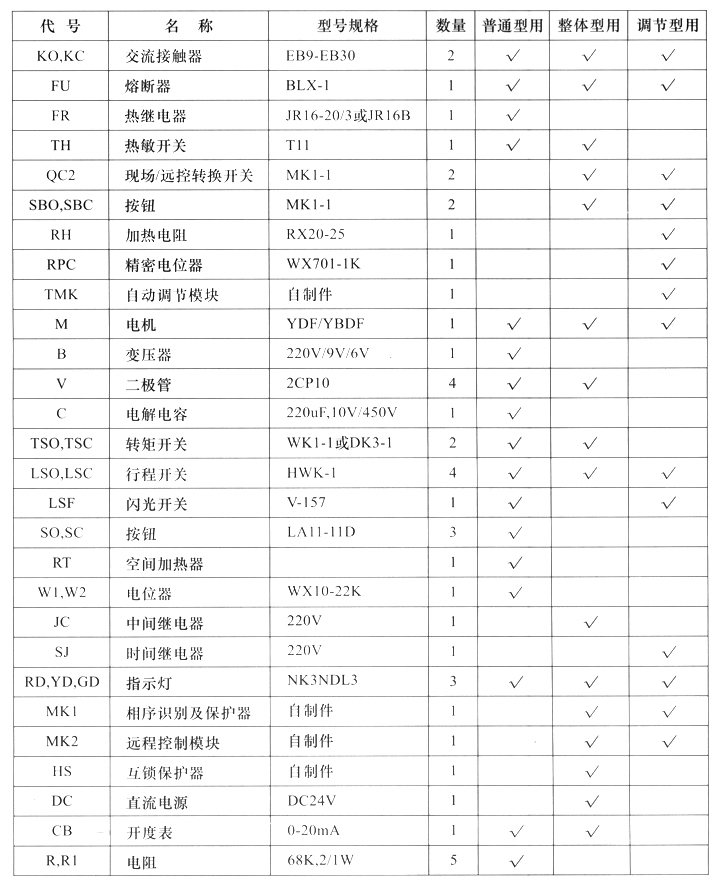

Q型部分回轉閥門電動裝置電氣元件表
