Q 普通型電裝的調整

   電動裝置與閥門組裝后,必須對轉矩控制器、行程控制器、開度指示器分別進行調整，方可使用。
    調整前，必須檢查開度指示器上的電位器齒輪是否已脫開（把電位器齒輪的緊定螺釘松開即可）以防損壞；檢查電機的旋向，控制線路是否正確，以防電機失控。

Q、QB電裝的調整

Q、QB電裝的轉矩控制器、行程控制器及開度指示器相同，故調整方法一樣。

力矩控制器的調整

力矩控制器的結構見圖

1.圓齒條

2.齒軸

3.開向微動開關

4.開向凸輪

5.關向微動開關

6.關向凸輪

7.螺釘



力矩控制器在出廠前已根據訂貨要求調整好，并填在產品合格證上，一般不需再調整。若需調整，只要松開螺釘7，微微拔動開、關向凸輪，再將螺釘固緊，先調關向，后調開向。

行程控制器和開度指示器的調整

行程控制器和開度指示器的結構見圖，調整前必須松開電位器齒輪的緊定螺釘。

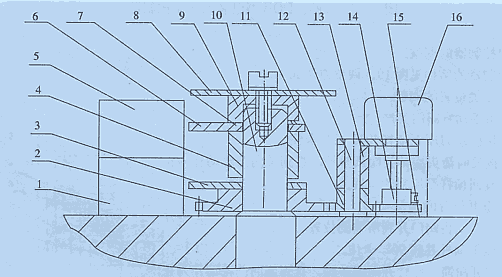

1.關微動開關 2.大齒輪  3.關凸輪  4.軸套  5.開微動開關  6.開凸輪  7.止動墊圈  8.刻度盤
9.壓蓋  10.輸出軸  11.中間齒輪  12.小軸  13.軸套  14.電位器齒輪  15.緊定螺釘  16.電位器

Q、QB行程控制器和開度指示器

全關位置的調整

a） 用手動將閥門關嚴；

b） 用螺絲刀壓下頂桿并轉90°卡?。?/div>

c） 按關向箭頭旋轉關向調整軸，直到關向凸輪動作為止；

d） 旋回項桿至原來的位置。

全開位置的調整

a)         用手動將閥門開到所需的位置；

b)        壓下項桿并轉90°卡住；

c)        按開向箭頭旋轉開向調整軸，直到開向凸輪動作為止；

d)        旋回項桿到原來的位置。

位置指示器的調整

位置指示器的結構見下圖，在調整好轉矩、行程的基礎上調整現場開度指示器和遠傳電位器，調整前必須先將電位器齒輪脫開，調整方法如下：

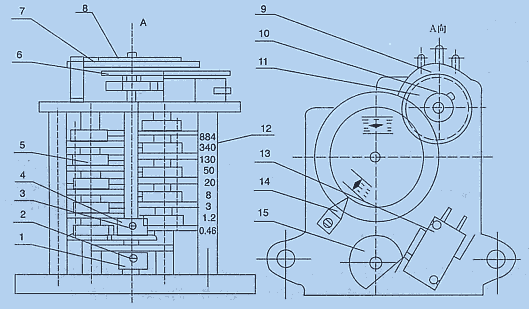

1輸入齒輪  2.3 緊定螺釘  4轉圈數調整齒輪  5階梯齒輪  6開度齒輪  7關向指示盤  8開向指示盤
9電位器  10緊定螺釘  11電位器齒輪  12轉圈數標牌  13閃光開關  14指針  15閃光凸輪

位置指示器結構圖

a)手動轉圈數調整齒輪至所需的轉圈數位置；

b)手動或電動關閉閥門；

c)轉動關指示盤使關向標志對準指針；

d)用鉗子夾住電位器轉軸，面對刻度盤，逆時針轉動電位器軸接近終端位置，然后擰緊電位器齒輪的緊定螺釘；

e)電動或手動操作閥門到全開位置，保持關向刻度盤不動，轉動開指示盤使開向標志對準指針；

f)電動操作閥門檢查閃光燈，閥門開的過程中紅燈閃光，全開時紅燈長亮；閥門關閉過程中綠燈閃光，關到位時綠燈長亮。

Q整體式電裝的調整

   整體式電裝與閥門組裝后，應對電氣控制部分、力矩控制器、行程控制器、開度機構分別調整方可使用。

檢查電源

    接通電源后，如果黃色電源燈不亮，則說明電源線相序錯誤或缺相，應調換任意兩根相線或查明缺相原因。當黃燈亮了即可進行調試。

力矩控制器、行程控制器、開度機構的調整

    打開電氣箱蓋，松開電器安裝板上的螺釘，把電器安裝板翻轉90°，即可對力矩控制器，行程控制器，開度機構進行調整。調整方法與Q普通型電裝相同，請參見Q普通型使用說明書。開度表支架上裝有開度表調整電位器，用于調整開度表。

現場/遠控操作

     整體型電裝上設有按鈕盒，為用戶提供現場控制和遠程控制兩種控制方式。

現場控制：打開按鈕盒蓋即可用按鈕盒內的開、關按鈕現場操作。現場打開、關閉為自保持。閥門全關時綠燈亮，閥門全開時紅燈亮。蓋上盒蓋現場操作停止。

遠程控制：蓋上按鈕盒蓋即轉入遠程控制。

     整體普通型和整體隔爆型電裝內設有遠程控制模塊，其上有三個拔碼開關A、B、C，通過拔碼開關組合可有5種遠程控制模式。用戶如無特殊要求，出廠時按第二種控制模式。
